제목 : 자율안전확인신고 방호장치 설치내역서 양식
내용 : 자율안전확인신고 방호장치 설치내역서 양식입니다.아래 작성방법을 참고하여 작성하시면 됩니다.
< 방호장치 설치내역서 작성방법 안내>
설치 내역서 │ 위험성 평가 결과서에 작성한 방호장치 설치에 관한 사항을 별도로 작성하여 제출하여야 합니다.
작성방법 │ 제어반에 설치되는 비상정지장치는 반드시 포함하고, 그 밖에 덮개(구동부, 맨홀, 밀폐형 구조를 위한 덮개 등), 연동장치(리미트 스위치, 인터록 스위치, 광전자식 안전장치 등), 안전난간 등 위험성 평가서 ⑧시험·검사 결과 또는 결과서에 작성한 방호장치에 대하여 사진 또는 도면에 위치를 표기하여 작성합니다.

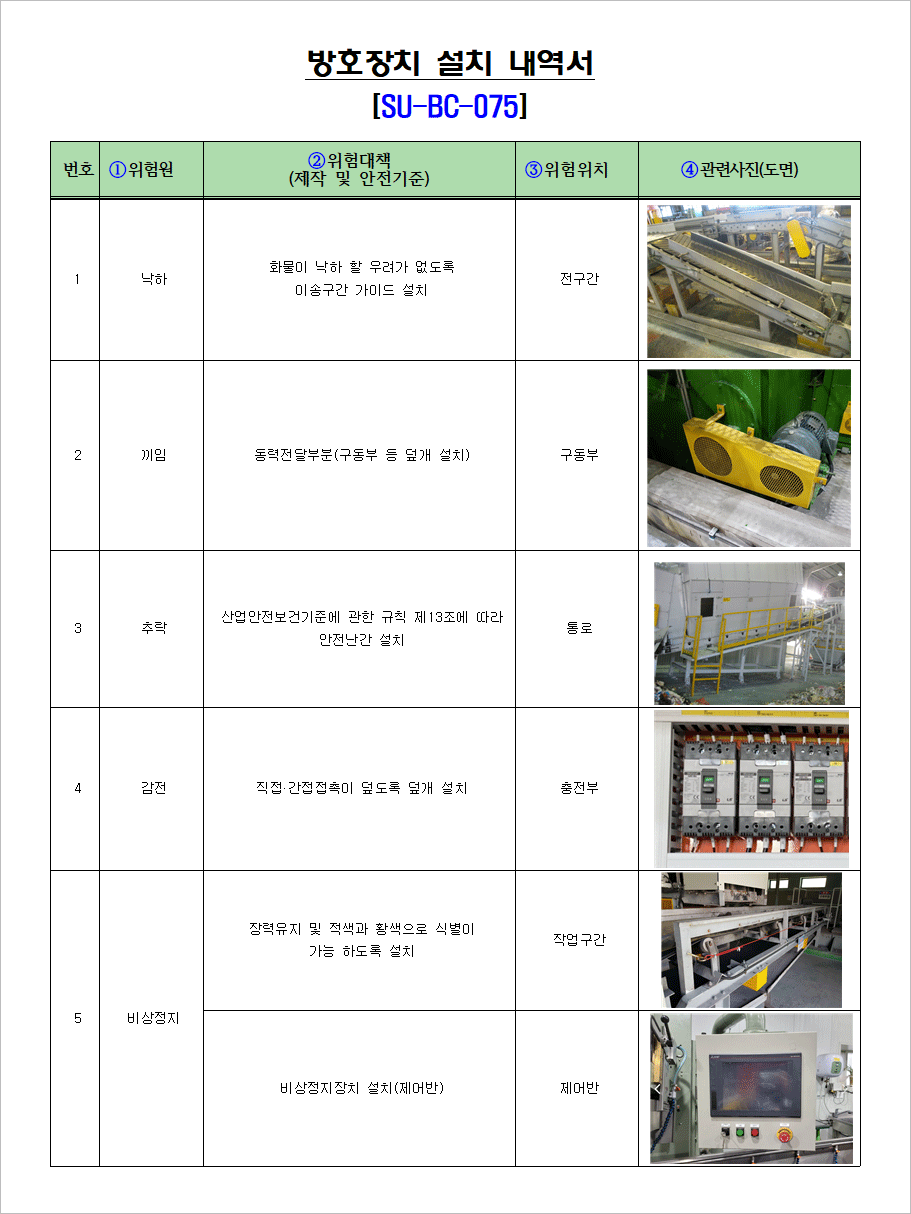

< 방호장치 설치내역서 예시 >
번호 |
내용 |
세부 작성방법
|
① |
위험원 |
위험이 발생하는 원인을 작성합니다. ※ 끼임, 추락, 충돌, 낙하, 감전, 협착, 베임 등 |
② |
위험대책 (제작 및 안전기준) |
위험성평가 결과서 ⑧ 시험·검사 결과 또는 결과서에 작성한 내용을 작성합니다. |
③ |
위험위치 |
위험성평가 결과서 ⑥ 위험위치에 작성한 내용을 작성합니다. |
④ |
관련사진(도면) |
관련사진 또는 도면에 위치를 표기하여 작성합니다. |
※ 위 예시는 컨베이어에 대한 예시이며, 대상품이 다른 경우 대상품에 맞는 방호장치 설치 내역서를 작성하여야 합니다. 사진이 없는 경우 도면에 위치를 표기하여 작성이 가능합니다.
주의사항 │ 방호장치 설치내역서에는 반드시 비상정지장치 설치사진 또는 설치위치는 포함되어야 하며, 대상품에 구동부 또는 대상품과 직접 접촉을 방지하기 위한 방호장치는 반드시 포함되어야 합니다.
< 주요 대상품 방호장치 설치 내역서 포함사항 >
번호 |
내용 |
포함사항
|
① |
연삭기 또는 연마기 |
1. 숫돌 덮개 또는 밀폐구조를 확인할 수 있는 사진 2. 구동부 덮개 3. 충전부 덮개(선택) 4. 비상정지장치 |
② |
산업용 로봇 |
1. 로봇의 사람의 접근을 방지하기 위한 고정식 가드(울타리, 가드 등) 2. 로봇에 신체의 일부가 위험점에 도달하기 전 로봇의 작동이 정지되도록 구성된 연동회로(광전자식 안전장치, 안전매트, 리미트 스위치, 근접센서 등) 3. 충전부 덮개(선택) 4. 비상정지장치 |
③ |
혼합기 |
1. 혼합기 덮개(맨홀) 리미트 스위치 2개 설치사진 또는 밀폐구조를 확인할 수 있는 사진(볼팅 등) 2. 구동부 덮개 3. 충전부 덮개 4. 비상정지장치 |
④ |
파쇄기 또는 분쇄기 |
1. 투입구 덮개 2. 배출구 덮개 3. 충전부 덮개(선택) 4. 비상정지장치 |
⑤ |
컨베이어 |
1. 모터 구동부 덮개 2. 풀리, 아이들러 덮개 또는 밀폐구조임을 확인할 수 있는 사진 3. 충전부 덮개(선택) 4. 비상정지장치 |
※ 위 예시에 포함되는 항목이 있는 경우 반드시 포함하여 작성하고, 그 밖에 설치조건에 따라 추가적인 방호조치에 관한 사항을 작성합니다.
